در بسیاری از محیط‌های صنعتی، اداری و خانگی استفاده از یو پی اس برای جلوگیری از قطعی برق و نوسانات ولتاژ ضروری است. اما کمتر کسی از وجود حالتی به نام حالت بای پس یو پی اس مطلع است. حالت bypass در ups به حالتی گفته میشود که در شرایط بحرانی عملکرد کل سیستم را نجات می‌دهد. بای پس یو پی اس مسیری جایگزین برای برق است و این امکان را فراهم می‌کند که در مواقع خرابی یا نیاز به تعمیر سیستم ups جریان برق بدون وقفه منتقل شود.
در این مسیر انتخاب مجموعه‌ای مطمئن برای مشاوره و پشتیبانی فنی، از اهمیت بالایی برخوردار است. نامیرا نیرو با ارائه مشاوره تخصصی رایگان، پشتیبانی ۲۴ ساعته در ۷ روز هفته و ارائه بهترین راهکار، همراهی قابل اعتماد برای شما در طراحی، راه‌اندازی و نگهداری سیستم‌های برق اضطراری خواهد بود.
منظور از بای پس در یو پی اس چیست و چه مزیتی دارد؟
حالت بای پس یو پی اس به حالتی گفته میشود که برق تجهیزات مصرف کننده منتقل شود بدون اینکه از مدار داخلی ups عبور کند. این وضعیت معمولاً زمانی فعال میشود که یو پی اس قادر به انجام وظیفه خود نباشد یا نیاز به تعمیر و سرویس داشته باشد.
در واقع حالت بای پس یو پی اس مسیری جایگزین و امن برای تامین برق است تا از خاموشی تجهیزات حیاتی در هنگام بروز اختلال در ups جلوگیری شود. این عملکرد در مراکز حساس مانند بیمارستان‌ها، اتاق‌های سرور و مراکز تولیدی از اهمیت بالایی برخوردار است.
یکی از مهمترین مزایای بای پس در یو پی اس جلوگیری از قطعی برق در زمان تعمیر یا خرابی دستگاه یو پی اس است. در واقع فعال سازی این حالت باعث میشود که جریان برق به صورت مستقیم بدون وابستگی به ups به تجهیزات برسد و از آسیب‌های احتمالی ناشی از توقف عملیات جلوگیری شود.

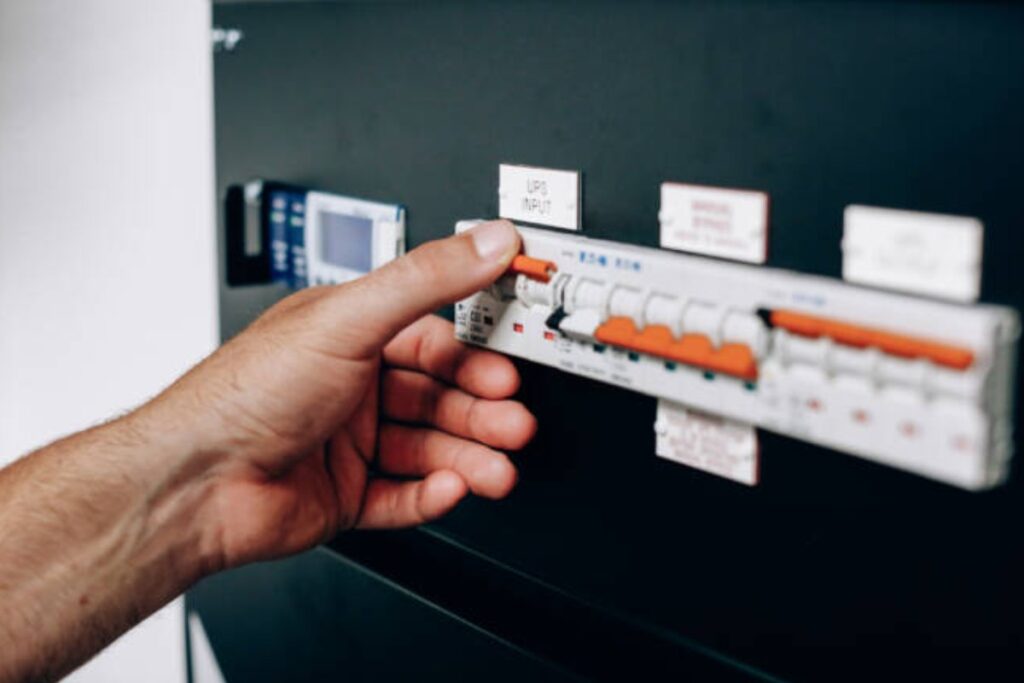

کلید بای پس جزئی ضروری برای استفاده در کنار سیستم ups به شمار می‌رود. این کلید در زمان نگهداری و تعمیر سیستم ups کاربرد دارد. اگر در مورد فرایند تعمیر یا نگهداری یو پی اس خود مطمئن نیستید یا اگر نمی‌دانید این کلید برای شما ضروریست یا نه مشاوره با یک متخصص می‌تواند مفید باشد.
برای تضمین حفاظت در هنگام برق دو مولفه کلیدی مورد نیاز است: یک سیستم ups و یک باتری پشتیبان. با این حال در صورت بروز نقص جدی یا نیاز به تعمیر کلید بای پس نقش حفاظتی مهمی را ایفا می‌کند.
دو نوع اصلی کلید بای پس وجود دارد:
- بای پس استاتیک مکانیزم پشتیبان برای اینورتر ست که در صورت خرابی اینورتر بار به صورت آنی به منبع برق اصلی منتقل میشود. این کلید در تمام سیستم‌های ups آنلاین به صورت استاندارد تعبیه شده و لایه امنیتی اضافی برای حفظ تداوم تامین برق فراهم می‌کند.
- کلید بای پس یو پی اس نگهداری خارجی که با عنوان بای پس دور زن شناخته میشود در خارج از یو پی اس نصب میشود. این کلید امکان تامین برق بدون وقفه در زمان نگهداری یا تعمیر را فراهم می‌کند. این ویژگی باعث صرفه‌جویی قابل توجهی در هزینه و کاهش زمان خاموشی سیستم‌ها میشود.
زمان‌های استفاده از حالت بای پس یو پی اس در چه مواقعی است؟ (کاربرد بای پس)
کاربرد بای پس شامل موارد زیر میشود:
در صورتی که دستگاه ups دچار نقص فنی و خرابی ناگهانی شود، فعال شدن حالت بای پس یو پی اس برای حفظ جریان برق به بارهای مصرفی ضروری خواهد. در این حالت برق از مسیر جایگزین عبور می‌کند و اختلالی در عملکرد دستگاه متصل به یو پی اس رخ نمی‌دهد.
همچنین در بسیاری از مواقع برای انجام سرویس دوره‌ای یا تعمیرات پیشگیرانه نیاز است که ups به صورت موقت از مدار خارج شود. این نوع بای پس توسط کارشناسان فنی و به صورت دستی فعال میشود.
به عنوان کاربرد بعدی می‌توان به این نکته اشاره کرد که گاهی اوقات ممکن است نوسانات شدید، افزایش دما یا اشکالات داخلی باعث بروز اختلال در عملکرد ups شود. در این شرایط بای پس استاتیک به صورت اتوماتیک وارد مدار میشود و از خاموشی و آسیب به تجهیزات جلوگیری می‌کند.
کاربرد دیگر هنگام ناتوانی ups در پشتیبانی از بار است بدین معنی که اگر بار مصرفی بیش از توان یو پی اس باشد فعال سازی حالت بای پس ضروری خواهد بود تا برق رسانی بدون وقفه ادامه پیدا کند.
عملکرد بای پس UPS چگونه است؟
در حالت بای پس، یو پی اس از مدار برق رسانی خارج میشود و جریان به صورت مستقیم از شبکه برق شهری به تجهیزات مصرفی منتقل میشود. این حالت می‌تواند به صورت خودکار یا دستی فعال شود.
- بای پس استاتیک:
هنگام بروز مشکل ناگهانی در اینورتر یا بار اضافی، این حالت به صورت خودکار فعال میشود و برق بدون وقفه از مسیر اصلی به بار منتقل میشود.
- بای پس دستی:
برای نگهداری یا سرویس، دستگاه به صورت دستی توسط کارشناس فنی فعال میشود تا جریان برق بدون قطعی ادامه پیدا کند.
ویژگی‌های فنی بای پس ups شامل موارد زیر میشود:
- سوئیچینگ سریع
- حفظ تداوم برق
- ایمنی بالا
- امکان تعمیر بدون خاموشی
- هماهنگی با بارهای حساس
یو پی اس‌های برند نیوویو که توسط شرکت نامیرا نیرو ارائه شده‌اند از لحاظ ساختار فنی بسیار پیشرفته بوده و به کامل‌ترین سیستم‌های بای پس مجهز هستند. این upsها در تمامی مدل‌های بای پس استاتیک به صورت استاندارد وجود دارند، با توان یو پی اس 6کاوا و یو پی اس 10 کاوا تکفاز علاوه بر بای پس استاتیک دارای بای پس دستی نیز هستند و انعطاف پذیری بالایی در شرایط اضطراری و تعمیرات فراهم می‌کنند.
کلید بای پس ups تضمین می‌کند که در صورت بروز مشکل همچون خرابی یا اضافه بار دستگاه ups بدون قطعی برق به کار خود ادامه دهند. عملکرد این کلید به شرح زیر است:
- عملکرد عادی ups:
در حالت عادی ups برق را از شبکه دریافت می‌کند به جریان مستقیم برای شارژ باتری تبدیل می‌کند و سپس دوباره به جریان متناوب تبدیل کرده و به دستگاه می‌فرستد. این فرایند از تجهیزات شما در برابر نوسانات قطعی افت یا افزایش ولتاژ محافظت می‌کند.
- بای پس در صورت خرابی یا اضافه بار:
یو پی اس مشکلی همچون خرابی اینورتر یا اضافه بار را شناسایی کند کلید بای پس فعال میشود. در این حالت برق مستقیماً از شبکه به دستگاه منتقل میشود و ups به طور کامل از مدار خارج میشود.
- انتقال بدون وقفه برق:
یکی از ویژگی‌های مهم کلید بای پس امکان انتقال بدون وقفه برق از یو پی اس به شبکه برق شهریست. این قابلیت باعث میشود دستگاه‌های متصل بدون هیچگونه خاموشی یا خللی به کار خود ادامه دهند.
- فعال سازی سریع و خودکار:
کلید بای پس به صورت خودکار عمل می‌کند به همین دلیل در صورت بروز مشکل در ups برق به سرعت به شبکه شهری منتقل میشود.
- بازگشت به عملکرد عادی:
وقتی مشکل یو پی اس رفع شود کلید بای پس به طور خودکار برق را دوباره از طریق یو پی اس عبور می‌دهد. نتیجه تمام قابلیت‌های حفاظتی ups همچون پشتیبانی باتری و محافظت در برابر نوسانات مجدداً فعال می‌شوند.
حالت bypass در UPS چگونه فعال میشود؟ (انواع حالت بای پس UPS)
- فعال سازی خودکار حالت بای پس: در بسیاری از مدل‌های پیشرفته حالت بای پس یو پی اس به طور اتوماتیک فعال میشود. زمانی که مشکلی همچون خرابی اینورتر، دمای بیش از حد یا بار اضافی رخ دهد سیستم به صورت خودکار مسیر برق را از یو پی اس عبور نمی‌دهد و مستقیماً از برق شهری به تجهیزات منتقل می‌کند.
- فعال سازی دستی حالت بای پس: در برخی از موارد نیاز به تعمیر ups وجود دارد. در این شرایط کارشناسان فنی از کلید بای پس یو پی اس برای فعال‌سازی دستی استفاده می‌کنند. این کلید ممکن است به صورت چرخشی یا فشاری روی بدنه دستگاه قرار گرفته باشد.
برای اطمینان از اینکه دستگاه در حالت بای پس قرار دارد شما می‌توانید از طریق پنل نمایشگر یا سیستم نظارتی ups وضعیت را بررسی کنید. این وضعیت معمولاً با یکی از علائم زیر قابل تشخیص است:
- روشن شدن چراغ
- نمایش کد خطا
- هشدار صوتی در برخی مدل‌ها

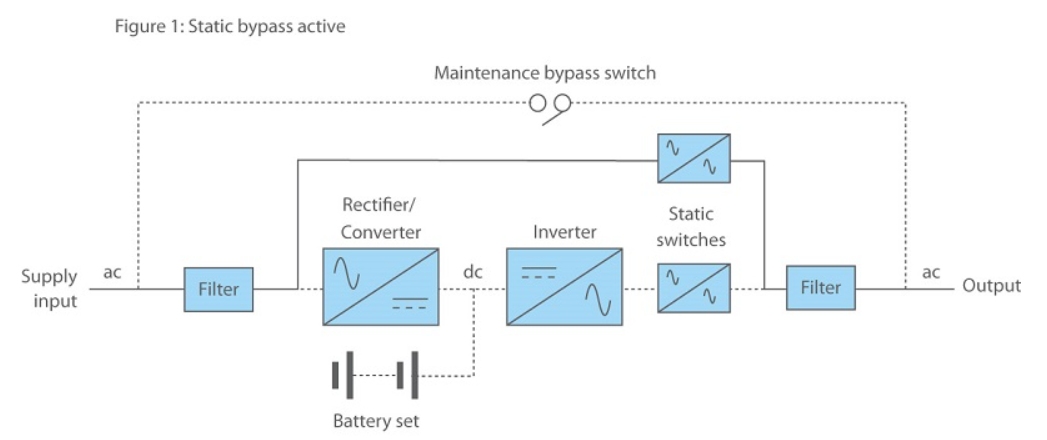

بای پس داخلی:
بای پس داخلی که با نام بای پس استاتیک شناخته میشود قابلیت خودکار درون سیستم ups است که مسیر جایگزینی برای عبور مستقیم جریان برق از ورودی به خروجی فراهم می‌کند. در این حالت اجزای داخلی ups همچون اینورتر و رکتیفایر دور زده میشود.
ویژگی کلیدی:
- عملکرد خودکار: آیپد داخلی به صورت اتوماتیک زمانی فعال میشود که یو پی اس با خطای داخلی یا اضافه بار مواجه شود.
- کلید استاتیک: از یک کلید استاتیک برای انتقال سریع و بدون اختلال استفاده میشود.
- راه حل موقتی: این حالت به صورت موقت فعال میشود تا مشکل ups برطرف شده یا راه حل دائمی پیاده‌سازی شود.
کاربردها:
- محافظت در برابر اضافه بار: در مواقع اضافه بار برای جلوگیری از آسیب به سیستم فعال میشود.
- تحمل خطا: در صورت بروز خطای داخلی برق رسانی به تجهیزات حیاتی را ادامه می‌دهد.
- انتقال بدون وقفه: انتقال سریع و روان به حالت بای پس را فراهم می‌کند تا برق رسانی پیوسته باقی بماند.

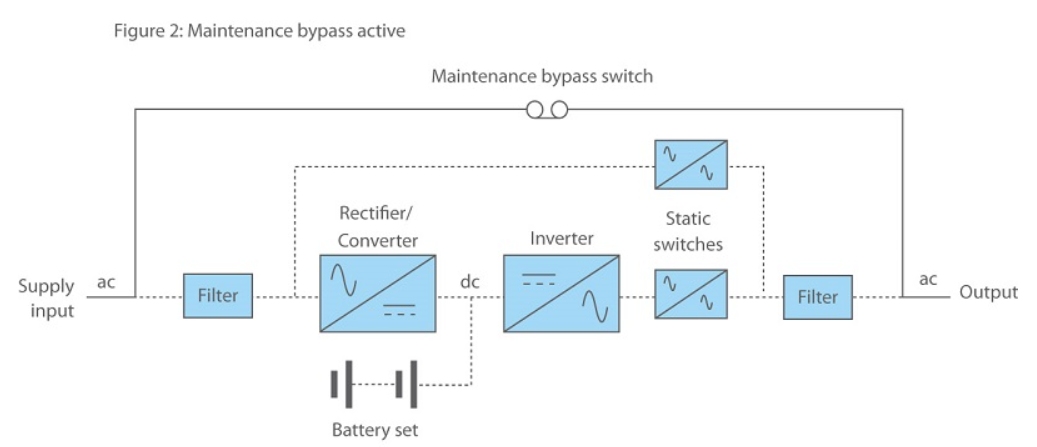

بای پس نگهداری:
بای پس نگهداری قابلیت دستی است که امکان ایزوله سازی کامل ups را برای انجام تعمیر فراهم می‌کند. در این حالت برق مستقیماً از ورودی به خروجی منتقل میشود و کل سیستم ups کنار گذاشته میشود.
ویژگی‌های کلیدی:
- عملکرد دستی: فعال سازی این حالت نیازمند دخالت دستی است تا تعمیرکاران بتوانند با خیالی راحت روی ups کار کنند بدون اینکه برق تجهیزات قطع شود.
- کلید مکانیکی خارجی: معمولاً با استفاده از یک کلید یا بریکر مکانیکی خارجی فعال میشود.
- راه حل بلند مدت: برای مدت زمان طولانی تعویض یا نگهداری یو پی اس مورد استفاده قرار می‌گیرد
کاربرد:
- نگهداری برنامه‌ریزی شده: امکان انجام تعمیرات بدون قطعی برق تجهیزات مهم فراهم میشود.
- تعمیر یا تعویض: ایزوله سازی کامل ups برای تعویض یا تعمیر کمک می‌کند.
- آزمایش و ارتقاء: اجازه می‌دهد که سیستم بدون اختلال در عملکرد بار تست یا ارتقا پیدا کند.
مقایسه روش فعال‌سازی بای پس داخلی و بای پس خارجی:
بای پس داخلی به صورت خودکار و توسط کلید استاتیک فعال میشود. بای پس نگهداری به صورت دستی و از طریق کلید مکانیکی خارجی فعال میشود.
مدت زمان استفاده
بای پس داخلی برای کوتاه مدت جهت حفظ برق‌رسانی در مواقع اضطراری و بای پس نگهداری برای مدت طولانی در زمان سرویس استفاده میشود.
هدف
بای پس داخلی حفظ برق‌رسانی در مواقع بروز خطا یا اضافه بار و بای پس نگهداری برای فراهم کردن شرایط ایمن مورد استفاده قرار می‌گیرد.
نحوه پیاده سازی
بای پس داخلی درون سیستم ups به صورت داخلی اجرا شده و بای پس نگهداری به کمک کلید یا بریکر خارجی اجرا میشود.
| ویژگی | کلید بای‌پس داخلی | کلید بای‌پس نگهداری خارجی |
| محل نصب | درون سیستم UPS تعبیه شده است | خارج از سیستم UPS نصب میشود |
| نحوه عملکرد | به‌صورت خودکار، بدون نیاز به دخالت دستی | دستی، معمولاً توسط تکنسین کنترل میشود |
| زمان فعال‌سازی | در صورت بروز خرابی یا اضافه‌بار در UPS به‌طور خودکار فعال میشود | هنگام تعمیر یا نگهداری UPS به‌صورت دستی فعال میشود |
| وظیفه | انتقال برق از UPS به برق شهری در صورت بروز مشکل | تضمین تداوم برق هنگام تعمیر یا سرویس UPS |
| کاربرد | مناسب برای خرابی‌ها یا زمانی‌که UPS قادر به عملکرد صحیح نیست | مناسب برای تعمیرات یا نگهداری‌های برنامه‌ریزی‌شده |
| نیاز به دخالت دستی | نیاز ندارد، انتقال برق به‌صورت خودکار انجام میشود | نیاز دارد، باید به‌صورت دستی برق منتقل شود |
| فرآیند انتقال برق | انتقال بدون وقفه، کاملاً روان و یکپارچه | ممکن است لحظه‌ای نیاز به سوییچ دستی باشد، اما برق قطع نمی‌شود |
| طراحی مکانیکی | الکترونیکی، بدون قطعات مکانیکی | اغلب مکانیکی، مانند کلیدهای چرخشی یا دسته‌کلیدهای قطع و وصل |
| نوع UPS مناسب | معمولاً در UPSهای آنلاین استفاده میشود | در UPSهای تعاملی (interactive) و آفلاین که بای‌پس داخلی ندارند، قابل استفاده است |
| قابلیت سوییچ خودکار | خودکار عمل نمی‌کند، وابسته به کنترل داخلی است. | ممکن است به قابلیت سوییچ خودکار برای تشخیص خطا مجهز باشد |
روش‌های جلوگیری از استفاده مکرر از بای پس یو پی اس چیست؟
روش‌های جلوگیری از استفاده مکرر از بای پس یو پی اس به صورت زیر است:
- نگهداری و تعمیرات دوره‌ای:
یکی از دلایل اصلی رفتن ups به حالت بای پس خرابی قطعات داخلی است که ناشی از نبود نگهداری مناسب است.
اقدامات پیشنهادی:
- بررسی و تمیزکاری منظم فیلتر و فن‌های خنک کننده
- بازبینی دوره‌ای باتری‌ها برای اطمینان از سلامت و شارژ مناسب آن‌ها
- بررسی اتصالات کابل‌ها و وضعیت ظاهری دستگاه
- نظارت و تست‌های دوره‌ای سیستم ups:
تشخیص زود هنگام ایرادات کوچک نقش بسیار مهمی در افزایش پایداری سیستم دارند.
اقدامات پیشنهادی:
- انجام تست ups به صورت ماهانه
- استفاده از سیستم مانیتورینگ هوشمند
- بررسی گزارش خطا و لاگ
- تنظیم بار مصرفی و جلوگیری از اضافه بار:
اضافه بار یکی از دلایل رایج حالت بای پس یو پی اس است.
اقدامات پیشنهادی:
- اطمینان از ظرفیت مصرفی دستگاه
- استفاده از چند یو پی اس یا توزیع بار به صورت متعادل
- به روز رسانی نرم‌افزاری و سخت‌افزاری:
نصب آخرین نسخه نرم‌افزار مدیریتی ups و بررسی وضعیت قطعات الکترونیکی راهکاری عالی برای جلوگیری از حالت بای پس ups است.
در صورت فعال شدن حالت بای پس چه اقداماتی باید انجام شود؟
اقدامات پیشنهادی برای واکنش مناسب:
- بررسی و تشخیص مشکل
- قطع بارهای غیر ضروری و کاهش بار مصرفی
- تماس با تکنسین متخصص
- بررسی و نگهداری دوره‌ای پس از رفع مشکل با تست سلامت سیستم یو پی اس
کارهایی که نباید انجام دهید:
- ادامه استفاده از تجهیزات با بار سنگین و اضافه بار در حالت بای پس
- تلاش برای بازگرداندن سیستم به حالت عادی بدون تخصص کافی
- نادیده گرفتن هشدارها و ادامه کار بدون اقدام
با بهره‌گیری از خدمات نامیرا نیرو می‌توانید از عملکرد پایدار و ایمن سیستم ups خود اطمینان داشته باشید و مشکلات احتمالی را در سریع‌ترین زمان ممکن برطرف نمایید. چرا که شرکت نامیرا نیرو نمایندگی فعالی در کلان شهرهای ایران داشته و با پشتیبانی ۲۴ ساعته در ۷ روز هفته به شما این اطمینان را می‌دهد که در هر زمان بهترین راهکار را در اختیار بگیرید.
سخن پایانی
حالت بای پس ups یکی از قابلیت‌های حیاتی است که در مواقع اضطراری از قطع برق ناگهانی جلوگیری می‌کند. آشنایی با نحوه عملکرد، زمان استفاده و اقدامات لازم در این حالت از بروز خسارت‌های احتمالی جلوگیری می‌کند.
