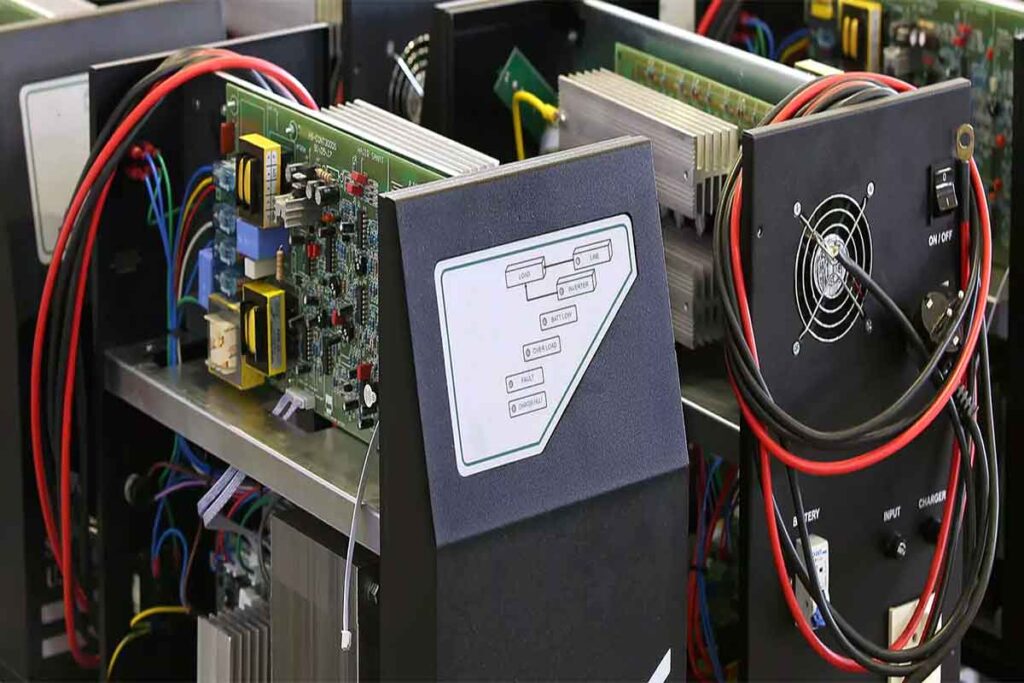

محاسبه نمره سیم و کابل برق AC جریان متناوب یو پی اس

تعیین نمره مناسب کابل و سیم یو پی اس (کابل برق AC) براساس میزان جریان مصرفی و طول مسیر را می‌توان یکی از بخش‌های مهم طراحی و اجرای سیستم برق اضطراری دانست. سطح مقطع کابل AC جریان متناوب برای یو پی اس هم دقیقاً مثل سایر مدارهای الکتریکی باید بر اساس جریان عبوری، طول مسیر، شرایط نصب و افت ولتاژ مجاز انتخاب شود. هرچه طول کابل بیشتر شود، مقاومت مسیر بالاتر رفته و در نتیجه تلفات و افت ولتاژ اضافه می‌شود. از این رو، لازم است در محاسبه نهایی طول واقعی مسیر در نظر گرفته شود تا کابل انتخاب‌شده از نظر حرارتی و الکتریکی پاسخ‌گوی بار باشد.

در نامیرا نیرو، این انتخاب فقط در حد یک توصیه کلی باقی نمی‌ماند؛ بلکه با مشاوره تخصصی رایگان، بررسی شرایط نصب و ارائه بهینه‌ترین راهکار برای ورودی و خروجی یو پی اس انجام می‌شود. علاوه‌براین فروش لوازم جانبی یو پی اس، دستگاه و باتری یو پی اس نیز در این مجموعه انجام می‌شود و خدمات بازدید، نصب، سرویس نگهداری و تعمیرات سیستم‌های برق اضطراری برای سراسر ایران در دسترس است.

چرا انتخاب درست نمره کابل و سیم یو پی اس (کابل برق AC) اهمیت دارد؟

بخشی از طراحی الکتریکی انتخاب کابل است که مستقیماً بر ایمنی و پایداری سیستم اثر می‌گذارد. پیامدهای زیر در پی کمتر بودن مقطع کابل از مقدار لازم اتفاق می‌افتد چرا که در پی آن حرارت کابل بالا می‌رود.

• بالا رفتن دمای هادی و عایق
• افت ولتاژ بیشتر از حد مجاز
• کاهش پیدا کردن راندمان یو پی اس
• افزایش احتمال خطا در بارهای حساس
• فرسودگی سریع‌تر اتصالات و ترمینال‌ها
• کاهش عمر مفید تجهیزات متصل

شرایط نصب را می‌توان یکی از مهم‌ترین عوامل در تعیین ظرفیت جریان‌دهی کابل دانست. یک کابل با سطح مقطع مشخص، در هر شرایطی نمی‌تواند عملکرد یکسانی داشته باشد. برای مثال، کابل‌هایی که داخل لوله یا داخل داکت بسته نصب می‌شوند، گرمای بیشتری را نگه می‌دارند و ظرفیت جریان آن‌ها کاهش پیدا می‌کند. در مقابل، اگر کابل‌ها روی سینی کابل یا در مسیرهای با تهویه مناسب اجرا شوند، حرارت را بهتر دفع کرده و اغلب جریان بیشتری را تحمل می‌کنند.

در محیط‌های گرم، ظرفیت کابل کاهش پیدا می‌کند؛ از همین رو بهتر است یک سایز بالاتر انتخاب شود. علاوه‌براین؛ اگر چند کابل در کنار هم عبور کنند، گرمای تجمعی ایجاد شده و در نتیجه افت راندمان بیشتر می‌شود. به همین دلیل، هنگام انتخاب کابل و سیم یو پی اس فقط آمپر اسمی کافی نیست و شرایط نصب باید به‌صورت جداگانه بررسی شود.

از طرف دیگر، انتخاب بیش از حد بزرگ هم هزینه پروژه را بالا می‌برد که لزومی به آن نیست. بنابراین، لازم است تعیین نمره کابل برق AC براساس مقدار جریان یو پی اس با رویکردی علمی، مبتنی بر استاندارد و همراه با جداول کاربردی صورت گیرد.

روش تعیین نمره کابل و سیم بر اساس مسافت و مقدار جریان یو پی اس (کابل AC ورودی و خروجی یو پی اس)

اصل پایه این است که هرچه جریان بیشتر باشد، سطح مقطع بالاتری مورد نیاز است. اما این تنها عامل نیست. طول کابل، نوع نصب، دمای محیط، جنس هادی و محدودیت افت ولتاژ هم در تعیین نهایی نقش موثرند. جهت انتخاب کابل، ابتدا باید جریان واقعی مدار را تعیین کنید. ممکن است این جریان برای ورودی و خروجی یو پی اس تفاوت داشته باشد.

1️⃣ مرحله اول: محاسبه جریان در خروجی یو پی اس

اولین قدم، تعیین دقیق جریانی است که یو پی اس در حداکثر بار خود مصرف می‌کند. این محاسبه بر اساس توان یو پی اس و ولتاژ کاری آن انجام می‌شود.

✔️ برای یو پی اس سه فاز:

در دستگاه UPS سه فاز، فرمول محاسبه جریان به دلیل ماهیت توزیع توان، از جذر عدد ۳ (3√=1.732) استفاده می‌کند:

I=P/√3*V*ضریب توان

• I: جریان بر حسب آمپر (A)
• P: توان ظاهری یو پی اس بر حسب ولت-آمپر (VA)
• V​: ولتاژ خط به خط (Line-to-Line Voltage) بر حسب ولت (V)، معمولاً ۳۸۰ ولت.
• ضریب توان (Power Factor): مانند حالت تک‌فاز، معمولاً ۰.۸ در نظر گرفته می‌شود.

مثال برای یو پی اس ۵ کیلوولت‌آمپر (۵۰۰۰ VA) سه‌فاز با ضریب توان ۰.۸:

5000/√3*380*0.8=9.49A

✔️ برای یو پی اس تک فاز:

در دستگاه یو پی اس تک فاز، جریان را می‌توان به شکل زیر محاسبه کرد:

I=P/V*ضریب توان

• I: جریان بر حسب آمپر (A)
• P: توان ظاهری یو پی اس بر حسب ولت-آمپر (VA)
• V: ولتاژ خط (تک‌فاز) بر حسب ولت (V)، معمولاً ۲۲۰ ولت.
• ضریب توان (Power Factor): معمولاً بین ۰.۷ تا ۰.۹ در نظر گرفته می‌شود. برای یو پی اس‌ها، ضریب توان ۰.۸ یک فرض رایج و ایمن است.

مثال برای یو پی اس ۲ کیلوولت‌آمپر (۲۰۰۰ VA) با ضریب توان ۰.۸:

2000/220*0.8=11.36A

بنابراین، برای یو پی اس ۲ کیلوولت‌آمپر، باید کابلی انتخاب کنیم که حداقل جریان ۱۱.۳۶ آمپر را تحمل کند.

یو پی اس رک مونت 2 کاوا باتری خارجی آنلاین تک فاز

مشاهده

2️⃣ مرحله دوم: تعیین نوع کابل AC بر اساس ساختار سیستم

نوع کابل (تعداد رشته‌ها) بستگی به نوع سیستم برق‌رسانی یو پی اس دارد:

🟢 سیستم تک‌فاز: نیاز به سه رشته سیم دارد:

1. فاز (L): حامل جریان اصلی.
2. نول (N): برای تکمیل مدار.
3. سیم ارت (PE): برای ایمنی و تخلیه جریان خطا به زمین.

🟢 سیستم سه‌فاز: نیاز به پنج رشته سیم دارد:

1. سه فاز (فاز S و R و T): حامل جریان اصلی.
2. نول (N): برای تکمیل مدار (در برخی سیستم‌ها ممکن است نیاز نباشد، اما برای اطمینان توصیه می‌شود).
3. ارت (PE): برای ایمنی.

راهنمای تصویری (ذهنی):

تک‌فاز: تصور کنید یک کابل با سه سیم رنگی (مثلاً قهوه‌ای برای فاز، آبی برای نول، سبز و زرد برای ارت) که به یو پی اس وصل می‌شود.

سه‌فاز: تصور کنید کابلی ضخیم‌تر با پنج سیم رنگی (مثلاً سه سیم با رنگ‌های متفاوت برای فازها، آبی برای نول و سبز و زرد برای ارت).

💡نمره کابل و سیم جریان متناوب برای یو پی اس تک فاز به صورت زیر مورد استفاده قرار می‌گیرد.

• جریان روی یک فاز عبور می‌کند.
• نول و ارت هم باید متناسب انتخاب شوند.
• اغلب توان‌ها پایین‌تر از سه‌فاز هستند.
• از آن در مصارف خانگی، اداری و سرورهای کوچک استفاده می‌شود.

💡نمره کابل و سیم جریان متناوب برای در یو پی اس سه‌فاز به صورت زیر مورد استفاده قرار می‌گیرد.

• بار روی سه فاز تقسیم می‌شود.
• جریان هر فاز پایین‌تر از حالت تک‌فاز هم‌ظرفیت است.
• برای بارهای صنعتی، دیتاسنترها و پروژه‌های حساس مورد استفاده قرار می‌گیرد.
• کابل‌کشی و تابلوبندی باید دقیق‌تر انجام گردد.

در سیستم تک‌فاز، تمام جریان از یک مسیر عبور می‌کند، به همین خاطر کابل باید با دقت بیشتری انتخاب شود. اما در سیستم سه‌فاز، بار بین سه فاز تقسیم می‌شود که همین موضوع سبب کم‌تر شدن جریان هر فاز می‌شود. با این حال، در سیستم سه‌فاز نیز عدم تعادل بار ممکن است باعث افزایش جریان در یک فاز و در نتیجه داغ‌شدن کابل شود.

بنابراین نمره کابل و سیم برق AC برای یو پی اس سه فاز الزاماً با تک‌فاز برابر نیست. این نمره باید بر اساس توان، ساختار شبکه و شرایط نصب مشخص گردد.

یو پی اس ترانس لس 10 کاوا (3:3) سه فاز به سه فاز آنلاین

مشاهده

3️⃣ مرحله سوم: انتخاب سطح مقطع کابل AC متناسب با جریان

پس از محاسبه جریان مصرفی و تعیین تعداد رشته‌های مورد نیاز، باید مقطع (ضخامت) کابل را انتخاب کنیم. این انتخاب بر اساس ظرفیت مجاز عبور جریان (آمپراژ قابل تحمل) کابل صورت می‌گیرد که در جداول استاندارد سیم و کابل (مانند استاندارد ISIRI 3063) ارائه شده است.

توجه به نکات زیر ضروریست:

• ضریب اطمینان: همیشه کابلی با مقطع انتخاب کنید که ظرفیت آمپراژ آن حداقل ۲۰٪ بیشتر از جریان محاسبه شده باشد. این کار از داغ شدن کابل در بارهای ناگهانی یا طولانی مدت جلوگیری می‌کند.
• نوع نصب: نحوه نصب کابل (داخل conduit، داخل دیوار، هوایی، دفن مستقیم) بر میزان گرمایی که کابل می‌تواند تحمل کند تأثیر می‌گذارد.
• کیفیت کابل: همیشه از کابل‌های استاندارد و با کیفیت بالا (ترجیحاً مسی با عایق مرغوب) استفاده کنید. کابل‌های غیراستاندارد می‌توانند خطرات جدی ایجاد کنند.
• برای کابل‌های برق AC، کابل ارت (PE) معمولاً نیازی نیست که دقیقاً هم‌نمره کابل فاز و نول باشد. در بسیاری از استانداردها، سطح مقطع کابل ارت می‌تواند کوچکتر از فاز و نول باشد، به شرطی که برای هدایت جریان خطا در شرایط اضطراری کافی باشد. با این حال، در برخی موارد یا برای اطمینان بیشتر، از هم‌نمره استفاده می‌شود.
• در محیط گرم یا مسیرهای بسته، از جدول کاهش ظرفیت استفاده کنید.
• برای ورودی و خروجی یو پی اس، باید مسیرها را جداگانه تحلیل کنید.
• اگر یو پی اس سه‌فاز است، حتما بار هر فاز را کنترل کنید.
• اتصالات ضعیف، به‌اندازه مقطع نامناسب خطرساز هستند.

• اگر مسیر طولانی است، ممکن است یک سایز بالاتر از جدول نیاز باشد. برای مثال، کابل 4 میلی‌متر مربع که در مسیر کوتاه مناسب است، در مسیر بلند ممکن است به‌خوبی پاسخگو نباشد.

یو پی اس تاور 6 کاوا باتری داخلی آنلاین تک فاز

مشاهده

4️⃣ مرحله چهارم: انتخاب سطح مقطع کابل AC بر اساس طول مسیر

به عنوان یکی از مهم‌ترین نکات در محاسبه رابطه حداکثر جریان مجاز UPS با سایز سیم و کابل AC، باید به طول مسیر توجه کرد. هرچه طول کابل بیشتر باشد، مقاومت کل مسیر افزایش می‌یابد. مقاومت بیشتر یعنی:

• تلفات انرژی بیشتر
• افت ولتاژ بیشتر
• گرم‌شدن بیشتر کابل
• کاهش بازده سیستم

بنابراین کابل را فقط بر اساس آمپر اسمی انتخاب نکنید؛ طول مسیر هم باید حتما لحاظ شود. جهت انتخاب نهایی باید طول مسیر، دمای محیط و شرایط نصب هم مورد بررسی قرار گیرد و برای اینکه انتخاب کاربردی‌تری داشته باشید، می‌توان از یک منطق ساده استفاده کرد:

• مسیر کوتاه: اگر طول کابل کوتاه باشد، افت ولتاژ کمتر است و می‌توان از حداقل مقطع مناسب استفاده کرد.
• مسیر متوسط: در طول‌های متوسط، معمولاً یک پله بالاتر در نظر گرفته می‌شود تا تلفات کنترل شود.
• مسیر بلند: در مسیرهای بلند، معمولاً باید، مقطع بیشتر انتخاب شود، مسیر کوتاه‌تر شود و توزیع بار تغییر کند.

به‌عنوان مثال:

اگر جریان شما 16A است:

• برای مسیر کوتاه تا 30 متر، کابل 2.5 mm² می‌تواند مناسب باشد.
• برای مسیر طولانی‌تر تا 40 متر، کابل mm² 4 انتخاب مطمئن‌تری است.

این همان جایی است که تعیین نمره کابل برق AC براساس مقدار جریان یو پی اس باید با طول مسیر تلفیق شود.

بنابراین با افزایش طول کابل، افت ولتاژ (Voltage Drop) نیز افزایش می‌یابد. در صورتی که طول کابل زیاد است (مثلاً بیش از ۲۰-۳۰ متر)، ممکن است لازم باشد از مقطع بالاتری نسبت به مقطع پیشنهادی در جدول استفاده کنید تا افت ولتاژ قابل قبول باقی بماند. افت ولتاژ بیش از حد می‌تواند به عملکرد صحیح یو پی اس و تجهیزات متصل به آن آسیب بزند. طول کابل در انتخاب نمره (مقطع) آن تأثیر مستقیم دارد. کابل‌های بلندتر افت ولتاژ بیشتری دارند، بنابراین برای جلوگیری از این افت و رساندن ولتاژ کافی به مصرف‌کننده، نیاز به نمره (ضخامت) بیشتری دارند.

جدول زیر را می‌توان یک راهنمای کاربردی جهت انتخاب مقطع و طول کابل بر اساس جریان و نوع استفاده دانست.

نکات کلیدی در محاسبه دقیق نمره کابل و سیم AC (جریان متناوب) برای یو پی اس تک فاز و سه فاز

توجه به این نکات ضروریست:

• اگر جریان زیاد شود، افت ولتاژ بیشتر می‌شود.
• اگر طول کابل زیاد شود، افت ولتاژ بیشتر می‌شود.
• اگر سطح مقطع بزرگ‌تر شود، افت ولتاژ کمتر می‌شود.
• دمای محیط تأثیر دارد (افزایش دما = کاهش تحمل جریان).
• جنس کابل AC (مس یا آلومینیوم) باشد.

پس در کابل ورودی و خروجی یو پی اس، نه فقط به جریان؛ بلکه به طول مسیر هم باید در انتخاب سایز کابل دقت شود. این همان نکته‌ای است که در استانداردهای طراحی و جداول انتخاب کابل هم مورد توجه قرار می‌گیرد.

⭐️ استانداردها و مبانی معتبر در انتخاب کابل AC

انتخاب کابل AC را نمی‌توان صرفا بر پایه تجربه انجام داد. چرا که استانداردها فقط عدد نهایی به شما نمی‌دهند، بلکه چارچوب را برای انتخاب درست شما مشخص می‌کنند. برای مثال، یک کابل ممکن است از نظر تئوری جریان مشخصی را تحمل کند، اما اگر در محیط گرم، داخل لوله بسته یا کنار چند کابل دیگر نصب شود، ظرفیت واقعی آن کاهش پیدا کند. به همین دلیل، لازم است استفاده از استاندارد همراه با بررسی شرایط واقعی پروژه صورت گیرد.

در پروژه‌های حرفه‌ای، اغلب انتخاب کابلAC  با درنظرگرفتن جریان مصرفی، طول مسیر، دمای محیط، نوع نصب، و افت ولتاژ مجاز انجام می‌شود. این همان رویکردی است که باعث افزایش عمر مفید سیستم و کاهش خطای اجرایی می‌شود.

مهم‌ترین مراجع در این حوزه عبارت‌اند از:

• IEC 60364: اصول طراحی تأسیسات الکتریکی و انتخاب هادی‌ها
• IEC 60287: محاسبه ظرفیت جریان‌دهی کابل‌ها
• IEC 62040: الزامات عمومی UPS
• استانداردهای ملی ایران: برای کابل‌ها، سطح مقطع، عایق، و الزامات نصب

📌 استاندارد به شما برای انتخاب جریان مجاز دقیق، محدود کردن افت ولتاژ، بالا بردن ایمنی و دوام سیستم و در نظر گرفتن شرایط نصب کمک می‌کند.

⭐️ کنترل سلامت کابل AC در نصب یا تعمیر یو پی اس

در زمان نصب یا سرویس، کابل باید از نظر ظاهری و فنی بررسی شود بنابراین نحوه نصب یو پی اس با شرایط استاندارد حائز اهمیت است. این بررسی شامل موارد زیر می‌شود:

• سلامت عایق
• عدم وجود بریدگی یا له‌شدگی
• سفت بودن ترمینال‌ها
• عدم داغ‌شدن غیرعادی
• عدم تغییر رنگ هادی یا روکش
• اطمینان از انتخاب درست سطح مقطع

اگر در کابل آثار سوختگی، نرم‌شدگی عایق یا بوی نامعمول دیده شود، باید سریعا بررسی و در صورت نیاز تعویض شود. در بسیاری از پروژه‌ها، خود کابل مشکل اصلی نیست، بلکه اتصالات ضعیف و نصب غیراصولی باعث ایجاد حرارت و خرابی می‌شوند.

شرکت صنایع الکترونیک نامیرا نیرو را نمی‌توان فقط فروشنده تجهیزات دانست؛ بلکه این مجموعه از طراحی طبق استاندارد برای بهینه کار کردن تا خرید و اجرای تخصصی سیستم برق اضطراری در کنار شماست تا با کمترین خطا و ایمنی کافی انجام شود.

این مجموعه مشاوره تخصصی رایگان، تضمین قیمت، ضمانت کیفیت برتر محصولات، پشتیبانی ۲۴ ساعته در ۷ روز هفته، گارانتی بدون قید و شرط و تحویل سریع در تهران، شهرهای بزرگ و شهرستان‌ها ارائه می‌دهد که باعث می‌شود مشتریان این مجموعه تجربه‌ای متفاوت از خرید و خدمات را تجربه کنند.

علاوه بر این، خدمات بازدید، نصب، سرویس نگهداری و تعمیرات سیستم‌های برق اضطراری توسط تیم متخصص نامیرا نیرو انجام شده و با بهره‌مندی از نمایندگی‌های فعال در کلان‌شهرها، گسترده‌ترین پوشش خدماتی در سراسر کشور در اختیار مشتریان قرار می‌گیرد.

کابل برق AC چه تفاوتی با کابل باتری یو پی اس DC دارد؟

هرچند که موضوع اصلی این مقاله کابل AC است، اما در طراحی کامل بهتر است تفاوت آن با کابل و سیم DC برای باتری UPS را هم بشناسید.

در سیستم‌های یو پی اس، چه تک‌فاز و چه سه‌فاز، انتخاب کابل مناسب برای هر دو بخش DC (باتری) و AC (ورودی/خروجی) از اهمیت بالایی برخوردار است.

🔹 کابل DC باتری:

• اهمیت در سیستم‌های بزرگ: در پروژه‌هایی که از باتری‌های ۱۲ ولت با ظرفیت بسیار بالا (مانند باتری 12ولت 100آمپر ساعت) استفاده می‌کنند، سطح مقطع کابل DC بین باتری و اینورتر یو پی اس نقشی حیاتی ایفا می‌کند.
• جریان بالا: جریان ممکن است در این بخش بسیار بالا باشد. انتخاب نادرست کابل DC می‌تواند به تلفات انرژی قابل توجه، داغ شدن شدید کابل و حتی ذوب شدن آن منجر شود.
• ضخامت بیشتر: کابل‌های باتری معمولاً مقاطع ضخیم‌تری نسبت به کابل‌های AC دارند، چراکه جریان مستقیم (DC) را با آمپراژ بالا جابجا می‌کنند.
• هدف اصلی: تعیین نمره کابل باتری عمدتاً بر حداقل کردن افت ولتاژ (جهت حفظ راندمان و عمر باتری) و تحمل جریان نامی (جهت جلوگیری از حرارت و آسیب) استوار است.

🔹 کابل AC (ورودی/خروجی):

• جریان متناوب: وظیفه‌ی این کابل‌ها انتقال جریان متناوب را از منبع ورودی به یو پی اس یا از یو پی اس به سمت بار است.
• یو پی اس‌های سه‌فاز: در این سیستم‌ها، جریان‌های ورودی و خروجی به طور قابل توجهی بالاتر هستند، بنابراین لازم است کابل‌های AC ورودی و خروجی متناسب با این جریان‌های بالاتر انتخاب شوند.
• ملاحظات انتخاب: تعیین نمره کابل برق AC بر اساس جریان نامی، افت ولتاژ مجاز، ظرفیت حرارتی کابل، نحوه نصب (داخل لوله، سینی کابل و…) و ضریب توان بار صورت می‌گیرد.

تفاوت اصلی: تفاوت بنیادین بین کابل DC باتری و کابل AC در نوع جریان (مستقیم در مقابل متناوب) و سطح جریان مورد انتظار است. کابل‌های باتری به دلیل ماهیت جریان DC مستقیم و بالاتر، اغلب نیازمند ضخامت بیشتری هستند.

در این شرایط، پس از خرید باتری UPS، باید برای تعیین نمره کابل باطری نیز اهمیت ویژه‌ای قائل شد.

باتری 12 ولت 42 آمپر ساعت

مشاهده

سخن پایانی

محاسبه نمره کابل و سیم AC برای یو پی اس بر اساس جریان و طول مسیر یک کار فنی و مبتنی بر اصول عمومی برق است. به همین دلیل، استفاده از جدول‌های کاربردی، محاسبات مهندسی و مشاوره تخصصی، بهترین مسیر برای رسیدن به انتخاب درست است.
