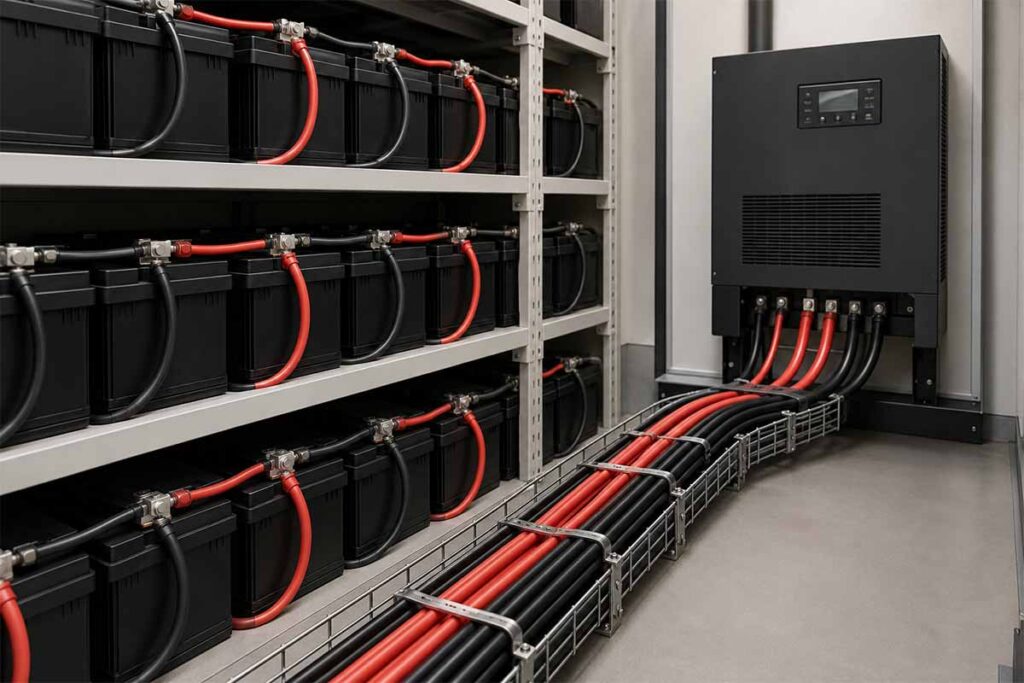

تعیین نمره مناسب کابل و سیم DC برای باتری یو پی اس بر اساس جریان و طول مسیر، یکی از مهمترین مراحل در طراحی و اجرای سیستم برق اضطراری است. اگر سطح مقطع کابل DC جریان مستقیم برای باتری یو پی اس بهدرستی انتخاب نشود، افت ولتاژ، افزایش دما، کاهش راندمان و حتی آسیب به باتری و دستگاه یو پی اس را در پی دارد.
باید به این نکته دقت کرد که طول مسیر کابل، مقدار جریان عبوری، نوع اتصال، تعداد باتریها و آرایش نصب، همگی در انتخاب نهایی موثر هستند. به همین خاطر، محاسبه نمره کابل و سیم DC برای باتری یو پی اس لازم است بر اساس جریان و طول مسیر با دقت فنی و نیز بر پایه استانداردهای معتبر انجام شود تا سیستم در هر شرایطی و زیر بار سنگین هم عملکرد پایدار داشته باشد.
نامیرا نیرو با مشاوره تخصصی رایگان و ارائه بهینهترین راهکار، به شما در انتخاب دقیق کابل dc، خرید لوازم جانبی، باتری و دستگاه یو پی اس با قیمت تضمینشده و گارانتی بدون قید و شرط با خیال راحت کمک میکند. همچنین پشتیبانی 24 ساعته 7 روز هفته، در کنار تحویل سریع و خدمات نصب و نگهداری، شرایطی عالی برای شما فراهم کرده است.
چرا انجام محاسبات کابل و سیم باتری یو پی اس (کابل DC) اهمیت دارد؟ چه تفاوتی با کابل برق AC دارد؟
محاسبه کابل DC در سیستم باتری یو پی اس را نمیتوان فقط یک انتخاب فنی ساده دانست، بلکه بخشی از ایمنی، پایداری و عمر مفید کل سیستم است. در مسیر DC، جریان پیوسته و در اکثر مواقع با مقدار قابلتوجه عبور میکند. در شرایطی که کابل با سطح مقطع نامناسب انتخاب شود، مقاومت مسیر بالا میرود که این مسئله باعث افت ولتاژ، اتلاف انرژی و داغشدن کابل میشود. در این شرایط کاهش توان خروجی یو پی اس، خرابی یو پی اس، آسیب به باتریها و حتی خرابی بردها و اتصالات اتفاق میافتد.
از سوی دیگر، در کابلکشی DC، کیفیت اتصالها از اهمیت بسیار زیادی برخوردار است. در صورت شل بودن سرسیم، اکسیدشدگی ترمینال یا استفاده از کابل نامرغوب، احتمال با اختلال روبرو شدن انتقال انرژی وجود دارد و سیستم در لحظات حساس نمیتواند عملکرد قابل اعتمادی داشته باشد. به همین دلیل، عیین نمره کابل DC باتری یو پی اس براساس مقدار جریان باید همزمان با بررسی افت ولتاژ مجاز، طول مسیر و شرایط نصب انجام شود.
لازم است تا به تفاوت این بخش با کابل برق AC نیز دقت کنیم. در کابلهای AC، مواردی مانند تعداد رشتهها، فاز، نول، ارت و شرایط شبکه نقش تعیینکننده دارند؛ اما در کابلکشی باتری، تمرکز اصلی روی عبور جریان DC، افت ولتاژ در طول مسیر و تحمل جریان پیوسته است. جهت بررسی هرچه دقیقتر این تفاوتها میتوان به کابل و سیم برق AC برای یو پی اس سه فاز و تک فاز هم توجه کرد. زیرا منطق انتخاب در ورودی و خروجی AC با اتصالات DC باتری یکسان نبوده و هر بخش از استانداردهای خاص خود برخوردار است.
در واقع، در کابل DC باتری، اگر کوچکترین خطا در انتخاب سطح مقطع یا طول مسیر صورت گیرد ممکن است افزایش تلفات و کاهش کیفیت انتقال انرژی را سبب شود. پس برای انتخاب نمره کابل و سیم DC برای باتری UPSباید با نگاه فنی و نه صرفاً تجربی بررسی کرد. این موضوع، هم میتواند باعث بالارفتن امنیت سیستم و هم کاهش هزینههای تعمیر و توقف در آینده شود.
محاسبات سیم و کابل DC باتری یو پی اس به چه شکل است؟
امکان بررسی محاسبه کابل DC باتری یو پی اس از چند زاویه وجود دارد. شما در پروژههای واقعی به چیزی فرای یک فرمول ساده نیاز دارید. باید آرایش باتریها، نوع کابینت، طول کابلها و جریان طراحی را هم مورد بررسی قرار دهید.
1️⃣ بر اساس تعداد باتری
نحوه اتصال باتری های ups اهمیت دارد. در آرایش سری، ولتاژها با هم جمع شده و جریان مسیر همان جریان عبوری از زنجیره باقی میماند. به همین خاطر، در یک مسیر سری، تعداد کابلهای مورد نیاز برای اتصال باتریها رابطه مستقیمی با تعداد باتریها دارد. اگر تعداد باتریها را (N) در نظر بگیریم، تعداد کابلهای بین باتریها اغلب برابر با (N-1) است. بهعنوان مثال، در شرایطی که 16 باتری بهصورت سری نصب شده باشند، 15 کابل DC برای اتصال بین آنها مورد نیاز است.
در آرایش موازی، مسئله متفاوت از آرایش سری است. در این حالت، اهمیت در تعداد شاخهها و تقسیم جریان است و فرمول به صورت 2 × N است.
در شرایطی که سیستم سری-موازی است، باید هر string را بهصورت جداگانه محاسبه کرد و سپس جمعبندی نهایی انجام شود. این مسئله از اهمیت بسیار بالایی برخوردار است، زیرا در پروژههای بزرگ، نادیده گرفتن آرایش واقعی باتریها میتواند سبب خطا در انتخاب کابل و ایجاد عدم تعادل در بار شود.
2️⃣ بر اساس سایزهای استاندارد کابل DC
در اجرای سیستمهای UPS، کابلهای DC اغلب در طولهای مشخص و کاربردی مورد استفاده قرار میگیرند. طولهای 15 سانتیمتر، 45 سانتیمتر و 120 سانتیمتر از رایجترین این اندازهها هستند. انتخاب هرکدام به فاصله بین باتریها و نحوه چیدمان در کابینت وابسته است.
کابلهای 120 سانتیمتری DC در بیشتر مواقع جهت اتصال اولین و آخرین باتری به دستگاه یو پی اس مورد استفاده قرار میگیرند. در سیستمهای بسیاری این کابلها 2 عدد بوده و نقش اتصال اصلی بین بانک باتری و دستگاه را ایفا میکنند. به دلیل بلندتر بودن این مسیر، کیفیت کابل و افت ولتاژ آن اهمیت بیشتری دارد.
برای اتصال باتریهایی که کنار هم قرار گرفتهاند از کابلهای 15 سانتیمتری استفاده میشود. این نوع کابل را میتوان در چیدمانهای فشرده و استاندارد مشاهده کرد. تعداد آن کاملاً به آرایش باتریها وابسته است. در فواصل فیزیکی کمتر استفاده از این طول مناسبتر خواهد بود.
کابلهای 45 سانتیمتری زمانیکه باتریها در طبقات مختلف کابینت قرار بگیرند، استفاده میشوند. در این شرایط، اتصال بین طبقات با این طول انجام میشود تا مسیر سیمکشی بدون کشیدگی، فشار مکانیکی و اتلاف اضافه برقرار شود.
3️⃣ بر اساس تعداد طبقات کابینت
کابینت باتری یو پی اس را نمیتوان صرفا محلی برای نگهداری باتری دانست، بلکه اثر مستقیمی روی طراحی کابلکشی هم دارد. تعداد طبقات کابینت در انتخاب کابل DC نیز موثر است. در کابینتهای چندطبقه، مسیرهای عمودی و افقی کابل باید به گونهای انتخاب شوند که علاوهبر ایمنی، دچار خمشدگی یا فشار شدید نشوند. هرچقدر تعداد طبقات بیشتر باشد، احتمال نیاز به کابل 45 سانتیمتری افزایش پیدا میکند.
در این شرایط نمیتوان کابل را فقط بر پایه تعداد باتری انتخاب کرد، چون فاصله بین طبقات و مسیر عبور کابل هم در محاسبه دخالت دارد. در پروژههایی که محدودیت فضا دارند باید به این نکته توجه ویژهای کرد.
مثال محاسبات سیم و کابل DC باتری یو پی اس
فرض کنید: (مثال بر اساس آرایش سری زده شده است: فرض بر این است که باتریها به صورت سری متصل شدهاند. اگر آرایش موازی یا سری-موازی وجود داشته باشد، محاسبات ولتاژ و جریان کل تغییر خواهد کرد.)
توان یو پی اس: 6KVA (معادل 6000 ولت آمپر – VA)
تعداد باتری: 20 عدد باتری
ولتاژ هر باتری: 12 ولت
نوع کابینت باتری: سه طبقه
✔️ گام 1: انتخاب سایز کابل DC (بر اساس جریان)
در انتخاب سطح مقطع کابل DC جریان مستقیم برای باتری یو پی اس، باید ابتدا جریان واقعی سیستم را محاسبه کرد. این جریان را میتوان از نسبت توان به ولتاژ کل بهدست آورد و مبنای انتخاب سطح مقطع قرار داد. هرچقدر که جریان بالاتر باشد، سطح مقطع کابل هم باید بیشتر شود تا توان عبوری بدون تلفات غیرمجاز منتقل شود.
🔹محاسبه ولتاژ کل سیستم:
در شرایطی که باتریها بهصورت سری متصل شده باشند، ولتاژ هر باتری با باتریهای دیگر جمع میشود. بنابراین:
ولتاژ کل سیستم = ولتاژ هر باتری × تعداد باتریها
ولتاژ کل سیستم = 12 × 20 = 240 ولت
این ولتاژ را باید مبنای محاسبه جریان قرار داد؛ زیرا نشاندهندهی این است که بانک باتری در چه سطح ولتاژی کار میکند.
🔹 محاسبه جریان کل عبوری از کابلها:
جهت محاسبه جریان کل عبوری از کابلها میتوان از رابطه زیر استفاده کرد:
جریان کل (آمپر) = توان کل (VA) ÷ ولتاژ کل سیستم (V)
جریان کل عبوری از کابلهای DC = آمپر VA / 240 V = 256000
در مثال 6KVA با ولتاژ 240 ولت، جریان حدود 25 آمپر خواهد بود. برای انتخاب کابل از این عدد استفاده میشود، زیرا نشان میدهد کابل باید چه سطحی از تحمل جریان را دارا باشد. در عمل، همیشه لازم است ضریب اطمینان و شرایط واقعی مسیر هم در نظر گرفته شود، چون محاسبه صرفاً تئوریک، تمام شرایط نصب را پوشش نمیدهد.
🔹 انتخاب سایز کابل DC:
پس از محاسبه جریان، باید به جدول استاندارد انتخاب کابل نگاهی بندازیم. این جدول رابطه بین آمپراژ، سطح مقطع کابل و طول مجاز را مشخص میکند.
به این نکته دقت کنید که طولهای ارائهشده اغلب جهت افت ولتاژ حدود 1% تا 2% تعریف میشوند. اگر افت ولتاژ کمتری مدنظر شما باشد یا مسیر کابل طولانیتر شود، باید سطح مقطع بالاتری انتخاب شود.
در پروژههای عملی، اگر جریان مثال شما حدود 25 آمپر باشد هم انتخاب نهایی را نمیتوان فقط با نگاه به جریان انجام داد. نوع نصب، دمای محیط، نحوه عبور کابل، کیفیت سرسیم و تعداد اتصالات هم در نتیجه موثرند. از این رو، محاسبه نمره کابل و سیم DC برای باتری یو پی اس بر اساس جریان و طول مسیر را باید با دیدگاه فنی و با استفاده از جداول معتبر انجام داد.
| جریان DC (حداکثر آمپر) | مقطع کابل DC پیشنهادی (mm²) | طول مجاز کابل DC (متر) *** | نوع استفاده رایج |
| تا 50 آمپر | 16 | تا 2 متر | یو پی اسهای خانگی/اداری کوچک زیر 1KVA |
| 50 – 80 آمپر | 25 | تا 3 متر | یو پی اسهای اداری متوسط (1-3KVA) |
| 80 – 120 آمپر | 35 | تا 4 متر | یو پی اسهای اداری/صنعتی سبک (3-5KVA) |
| 120 – 160 آمپر | 50 | تا 5 متر | یو پی اسهای صنعتی متوسط (5-10KVA) |
| 160 – 200 آمپر | 70 | تا 6 متر | یو پی اسهای صنعتی سنگین (10-15KVA) |
| 200 آمپر به بالا | 95 (و بالاتر، بسته به جریان دقیق) | تا 7 متر (و بالاتر با کابل ضخیمتر) | یو پی اسهای دیتاسنتر، صنعتی بسیار سنگین 15KVA به بالا |
✔️گام 2: محاسبه تعداد کل کابلهای DC مورد نیاز برای اتصالات بین باتریها
جهت اتصال باتریها در یک زنجیره سری، تعداد کابلهای مورد نیاز برابر با تعداد فواصل بین باتریهاست. به زبانی ساده میتوان گفت اگر 20 باتری داشته باشیم، 19 فاصله بین آنها ایجاد میشود و برای هر فاصله یک کابل DC لازم است.
فرمول: تعداد کل کابلهای بین باتریها = تعداد باتریها – 1
بهعنوان مثال:
20 – 1 = 19 کابل DC
این 19 کابل جهت ایجاد اتصال کامل بین باتریها مورد نیاز هستند. هرچند که امکان اثرگذاری نوع آرایش و کابینت روی طول هر کابل وجود دارد، اما از نظر تعداد اتصال، همین منطق برقرار است. این بخش از نمره کابل و سیم DC برای باتری UPS علیالخصوص در زمان نصب اهمیت بالایی دارد، چون کمبود یک کابل یا انتخاب طول اشتباه میتواند کل چینش را مختل کند.
✔️ گام 3: محاسبه تعداد کابلهای 45 سانتیمتری (برای اتصالات بین طبقات)
اگر باتریها در کابینت چندطبقه نصب شده باشند، بخشی از اتصالات به وسیلهی کابلهای متوسط انجام میشود. در چنین حالتی، کابل 45 سانتیمتری جهت عبور بین طبقات بسیار کاربردی است.
فرمول: تعداد کابلهای 45 سانتی = تعداد طبقات کابینت – 1
بهعنوان مثال:
3 طبقه – 1 = 2 کابل 45 سانتیمتری
از این کابلها جهت اتصال میان طبقات استفاده میشود و کمک میکنند تا مسیر سیمکشی بدون کشش و بدون فشار مکانیکی تکمیل شود.
✔️ گام 4: محاسبه تعداد کابلهای 15 سانتیمتری (برای اتصالات در هر طبقه)
کابل 15 سانتیمتری زمانی مورد استفاده قرار میگیرند که باتریها در یک ردیف و در کنار هم قرار دارند. این کابلها کوتاهتر هستند و اغلب در طبقات افقی کابینت دیده میشوند.
فرمول: تعداد کابلهای 15 سانتی = تعداد کل کابلهای بین باتریها – تعداد کابلهای 45 سانتی
مثلا:
19 کابل – 2 کابل = 17 کابل 15 سانتیمتری
این کابلها اتصالهای داخلی کابینت بسیار مهم هستند و باید از نظر کیفیت ساخت، انعطافپذیری و تحمل جریان، استاندارد باشند. اگرچه طول آنها کوتاه است، اما به دلیل بالا بودن تعدادشان هر خطای کوچک در انتخاب میتواند روی کل عملکرد بانک باتری اثر بگذارد.
✔️ گام 5: در نظر گرفتن کابلهای 120 سانتیمتری (برای اتصال به یو پی اس)
کابلهای 120 سانتیمتری، وظیفهی برقراری اتصال بین بانک باتری و دستگاه یو پی اس را برعهده دارند. این کابلهای بلندتر برای اتصال اولین و آخرین باتری (یا اولین و آخرین ترمینال باتریها) به ورودی/خروجی دستگاه یو پی اس استفاده میشوند. در اغلب سیستمها، این کابلها 2 عدد هستند و از نظر مسیر، حساسترین بخش اتصال DC به شمار میآیند. به دلیل امتداد این کابلها از بانک باتری تا UPS، هم طول آنها مهم است و هم سطح مقطع آنها.
تعداد این کابلها در اکثر مواقع ثابت است، اما در پروژههای خاص ممکن است بنا به چیدمان فیزیکی، مسیر کمی تغییر کند. با این وجود، در اکثر نصبهای استاندارد، 2 کابل 120 سانتیمتری در نظر گرفته میشود. این کابلها در انتقال جریان اصلی نقش دارند، از این رو باید طوری انتخاب شوند که افت ولتاژ در آنها حداقل باشد.
💡خلاصه نهایی تعداد کابلهای مورد نیاز:
جهت راهاندازی سیستم یو پی اس با مشخصات فوق، کابلهای زیر مورد نیاز است:
2 کابل 45 سانتیمتری برای ارتباط بین طبقات
17 کابل 15 سانتیمتری برای اتصالات داخلی طبقات
2 کابل 120 سانتیمتری برای اتصال بانک باتری به UPS
مجموع کابلهای DC بین باتریها و اتصالات داخلی کابینت: 2 + 17 = 19 کابل.
مجموع کل کابلهای DC (شامل اتصال به یو پی اس): 19 + 2 = 21 کابل.
در مجموع، 21 کابل DC مورد نیاز خواهد بود که مجموع کابلهای DC بین باتریها و اتصالات داخلی کابینت 19 عدد را شامل میشود. این محاسبه، نمونهای کاربردی از محاسبه نمره کابل و سیم DC برای باتری یو پی اس بر اساس جریان و طول مسیر است.
نکات مهم در تعیین نمره کابل و سیم برای باتری یو پی اس (DC جریان مستقیم)
انتخاب صحیح کابل DC به عوامل متعددی بستگی دارد تا سیستم بتواند عملکرد مطمئن خود را طولانی مدت حفظ کند. مثلا افت ولتاژ مجاز اهمیت زیادی دارد. هرچقدر مسیر طولانیتر باشد، تلفات افزایش پیدا میکند و در نهایت سطح مقطع باید بزرگتر انتخاب شود.
پس از آن، کیفیت هادی و روکش کابل از اهمیت بالایی برخوردار است. کابلهای بیکیفیت در اثر گرما، ارتعاش یا فشار مکانیکی زودتر دچار افت عملکرد میشوند. وهلهی بعد، نوبت به نوع اتصال و سرسیمزنی میرسد. در شرایطیکه کابل از نظر سطح مقطع مناسب باشد، اتصال ضعیف میتواند تمام مزیت آن را از بین ببرد.
در آخر، شرایط محیطی هم اثرگذار است. دمای بالا، فضای بسته کابینت و تهویه ضعیف، دمای کاری کابل را افزایش میدهند. در این شرایط، انتخاب محافظهکارانهتر، تصمیم بهتری خواهد بود.
به صورت کلی این نکات را در نظر داشته باشید:
- جریان مجاز بالا: سایز کابل DC باید به گونهای باشد که بتواند حداکثر جریان مورد انتظار (Peak Current) را با اطمینان و بدون داغ شدن تحمل کند (حداقل ۲۵% حاشیه ایمنی).
- عایق مقاوم به حرارت: از کابلهایی با عایق مقاوم در برابر حرارت بالا (مانند XLPE یا EPR) استفاده کنید تا در دماهای کاری باتریها ایمنی لازم را فراهم کنند.
- انعطافپذیری مناسب: کابل DC انتخاب کنید که به راحتی خم شود و نصب آن در فضاهای محدود کابینت باتری آسان باشد. کابلهای چند رشتهای معمولاً انعطافپذیرتر هستند.
- در نظر گرفتن طول مسیر: هرچه طول مسیر کابل بیشتر باشد، افت ولتاژ افزایش مییابد، بنابراین برای مسیرهای طولانیتر به کابل DC ضخیمتری نیاز است.
- اتصالات با کیفیت: از سرسیمها، کانکتورها و بستهای با کیفیت بالا و مطابق با استاندارد استفاده کنید تا اتصالات محکم و بدون مشکل حرارتی ایجاد شوند.
- نصب صحیح: اطمینان حاصل کنید که کابلها به درستی و بدون آسیب فیزیکی نصب شدهاند و جریان هوا در اطراف آنها به خوبی جریان دارد تا از گرم شدن بیش از حد جلوگیری شود.
اگر قصد دارید انتخاب دقیق و خرید مطمئنی داشته باشید، مجموعه نامیرا نیرو نه بهعنوان یک فروشنده بلکه مانند یک همراه فنی برای اجرای درست پروژه در کنار شماست. در پروژههای UPS، باتری و کابلکشی DC اصولی به کمک یک مرجع تخصصی سبب کاهش خطاهای پرهزینه میشود.
مشاوره تخصصی رایگان، ارائه بهینهترین راهکار، پشتیبانی 24 ساعته 7 روز هفته، تضمین قیمت دستگاه یو پی اس، باتری و تجهیزات جانبی، ضمانت کیفیت برتر محصولات و گارانتی بدون قید و شرط از جمله مزیتهایی هستند که انتخاب نامیرا نیرو را بهعنوان گزینهای مناسب مطرح میکنند.
همچنین، تحویل سریع در تهران، شهرهای بزرگ و شهرستانها، خدمات بازدید، نصب، سرویس نگهداری و تعمیرات سیستمهای برق اضطراری و نیز نمایندگیهای فعال در کلانشهرهای ایران، فرایند تهیه و راهاندازی تجهیزات را برای مشتریان سادهتر میکند. برای افرادی که قصد دارند همزمان دستگاه یو پی اس، باتری و لوازم جانبی را با اطمینان انتخاب کنند و خدمات با کیفیت دریافت کنند، انتخاب نامیرا نیرو یک امتیاز مهم محسوب میشود.
سخن پایانی
انتخاب و تعیین نمره کابل DC باتری یو پی اس براساس مقدار جریان را میتوان یکی از مراحل اصلی در طراحی یک سیستم برق اضطراری مطمئن دانست. در صورتیکه این انتخاب بهدرستی انجام نشود، کل مجموعه از افت ولتاژ، تلفات اضافی، افزایش دما و کاهش عمر مفید آسیب میبیند. به همین خاطر، توجه همزمان به جریان، طول مسیر، تعداد باتریها، آرایش سری یا موازی و نوع کابینت، جهت رسیدن به نتیجه مطلوب ضروری است.
در عمل، نمره کابل و سیم DC برای باتری UPS بهتر است بر پایه محاسبات فنی و جدولهای استاندارد انتخاب شده و صرفاً به تجربه نصب محدود نماند. علاوهبراین، سطح مقطع کابل DC جریان مستقیم برای باتری یو پی اس باید جهت حفظ ایمنی و بالا ماندن راندمان سیستم متناسب با شرایط واقعی پروژه انتخاب شود.
